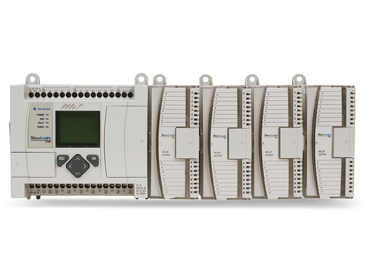

MicroLogix 1100程式與SLC500相容
使用RSLogix500程式編輯軟體
◆ 內建主機電源與I/O為一體:內建4KWord程式+4KWord 資料容量。
◆ 最大128Kbyte 作資料記錄,64Kbyte作配方。
◆ 基本I/O 10 Di/2 Ai/6 Do,可擴充4片1762 I/O模組,達80點I/O。
◆ 提供2組 20 kHz高速輸入。
◆ 2組 20 kHz高速輸出 PTO (Pulse Train Output)或PWM (Pulse Width Modulated) 作步進或伺服馬達控制。
◆ 內建LCD文字螢幕(4行,每行12字)以顯示狀態。
◆ 一組隔離型RS232/485 Combo通訊埠,支援Modbus通訊協定。
◆ 內建10/100 Mbps Ethernet埠,內建Web功能。
| Documentation | ||||||
| 型號 | 輸入型式 | 輸出型式 | 電源 | 輸入 | 輸出 | 類比輸入 |
| 1763-L16AWA | AC | Relay | AC | 10 | 6 | 2 |
| 1763-L16BWA | DC24V | Relay | AC | |||
| 1763-L16BBB | DC24V | Relay/FET | DC24V | |||
| 1763-L16DWD | DC12~24V | Relay | DC12~24V | |||
