CompactLogix發展目標機械控制(中小型控制)
延用MicroLogix 1500所用的1769 I/O,不需框架
◆ 控制器內建RS232埠通訊速度可達38400bps。
◆ 支援DF1/DH485/Modbus/Ascii通訊。

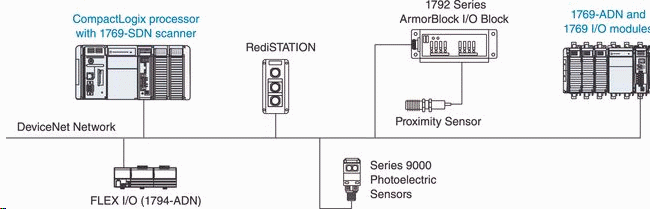

◆ 可透過1769-SDN連接DeviceNet I/O。
◆ 可透過Ethernet埠連接Ethernet I/O(1734/1794)，支援16/30片Local I/O。
◆ I/O更新最快可達1ms。
◆ 1769-L23 內建I/O：16 DC Di/16 DC Do/4 Ai/2 Ao，4組250KHz高速計數，允許擴充2片I/O 或1片通訊模組。
| Documentation | ||||||
| 主機 | 記憶容量 | I/O模組 | RS232埠 | EtherNet埠 | ControlNet埠 | |
| 1769-L23-QBFC1B | 512Kbytes | 2 | 2 | |||
| 1769-L23E-QB1B | 512Kbytes | 2 | 1 | 1 | ||
| 1769-L23E-QBFC1B | 512Kbytes | 2 | 1 | 1 | ||
| 1769-L31 | 512Kbytes | 16 | 2 | |||
| 1769-L32E | 750Kbytes | 16 | 1 | 1 | ||
| 1769-L32C | 750Kbytes | 16 | 1 | 1 | ||

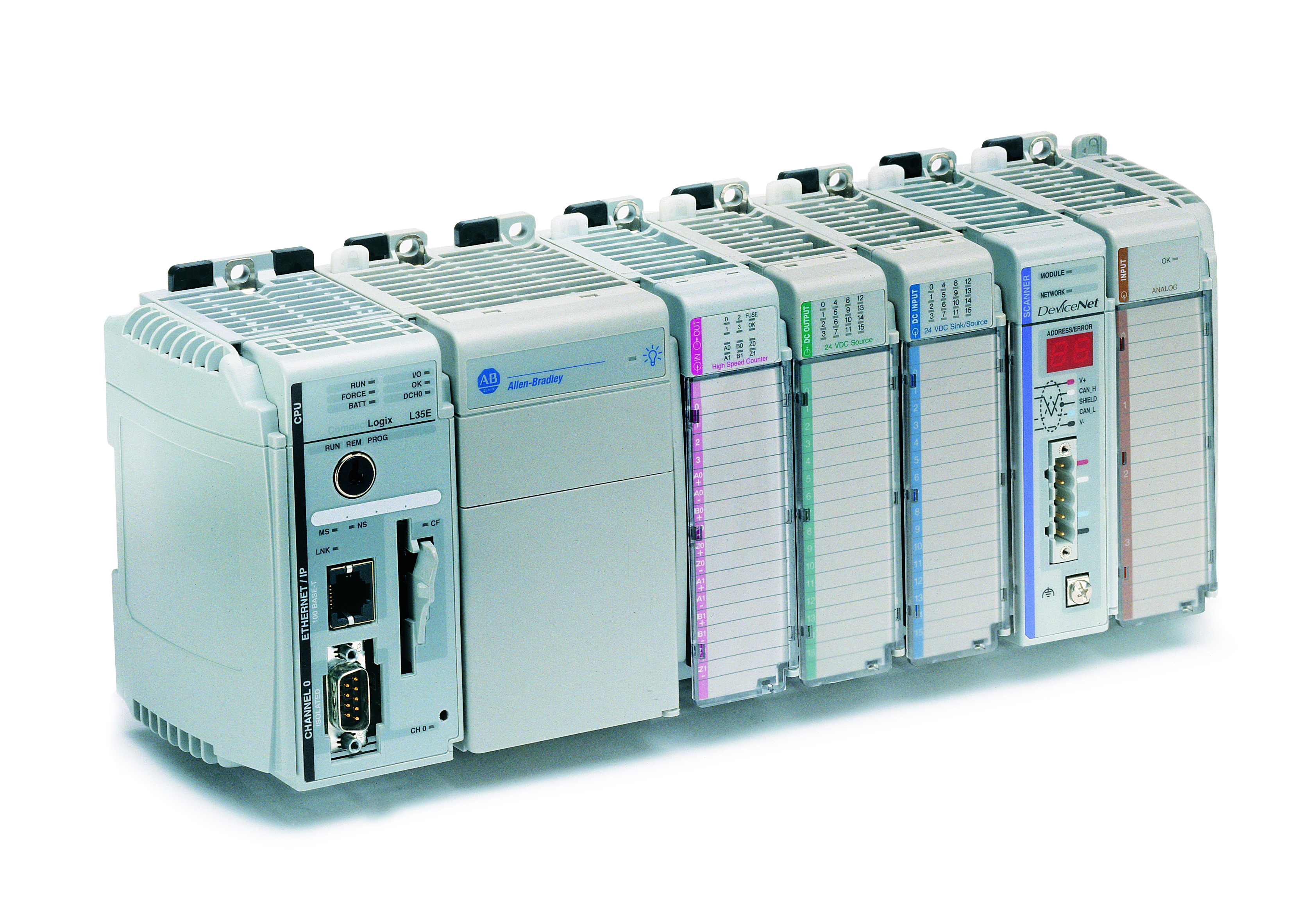

| 1769-L35E | 1.5Mbytes | 30 | 1 | 1 | ||
| 1769-L35CR | 1.5Mbytes | 30 | 1 | 複聯 | ||
| 1768-L43 | 2Mbytes | 16 | 1 | 可插 2片ENBT/CNB/M04SE | ||
| 1768-L45 | 3Mbytes | 30 | 1 | |||
CompactLogix 5370 改為USB埠,取代RS232埠,Ethernet埠支援DLR需RSLogix5000 v20+支援
| Documentation | |||||||
| 5370主機 | 記憶容量 | I/O模組 | USB埠 | EtherNet埠 | 內建I/O | Ethernet I/P Nodes | Motion Kinetix |
| 1769-L16ER | 384Kbytes | 6(1734) | 1 | 2 | 16Di/16Do | 4 | |
| 1769-L18ER | 512Kbytes | 8(1734) | 1 | 2 | 16Di/16Do | 8 | |
| 1769-L18ERM | 512Kbytes | 8(1734) | 1 | 2 | 16Di/16Do | 8 | 2 |
| 1769-L24ER | 768Kbytes | 4(1769) | 1 | 2 | 16Di/16Do | 8 | |
| 1769-L27ERM | 1Mbytes | 4(1769) | 1 | 2 | +4Ai/2Ao | 16 | 4 |
| 1769-L30ER(M) | 1Mbytes | 8(1769) | 1 | 2 | 16 | 4 | |
| 1769-L33ER(M) | 2Mbytes | 16(1769) | 1 | 2 | 32 | 8 | |
| 1769-L36ER(M) | 3Mbytes | 16(1769) | 1 | 2 | 64 | 18 | |
1769 系列 I/O 模組
| 數位輸入： | ||
| 型號 | 說明 | |
| 1769-IA16 | 16點 120 Vac Input Module | |
| 1769-IQ16 | 16點 24 Vdc Sink/Source Input | |
| 1769-IM12 | 12點 240 Vac Input | |
| 1769-IQ32 | 32點 24 Vdc Sink/Source Input | |
| 數位輸出： | ||
| 型號 | 說明 | |
| 1769-OA16 | 16點 120/240 Vac Output | |
| 1769-OB16 | 16點 24 Vdc Sourcing Output | |
| 1769-OB16P | 16點 24V dc Sourcing Output Module with Electronic Protection | |
| 1769-OV16 | 16點 24 Vdc Sinking Output | |
| 1769-OW16 | 16點 Vac/Vdc Relay Output | |
| 1769-OB32 | 32點 24 Vdc Sourcing Output | |
| 數位混合： | ||
| 型號 | 說明 | |
| 1769-IQ6XOW4 | 混合 Module, 6點 24 Vdc Sink/Source Input, 4點 Vac/Vdc Relay Output | |
| 類比輸入： | ||
| 型號 | 說明 | |
| 1769-IF4 | 4 Channel 類比輸入 Current/Voltage | |
| 1769-IF8 | 8 Channel 類比輸入 Current/Voltage | |
| 1769-IR6 | 6 Channel RTD輸入 | |
| 1769-IT6 | 6 Channel 熱電偶輸入 | |
| 類比輸出： | ||
| 型號 | 說明 | |
| 1769-OF2 | 2 Channel 類比輸出Current/Voltage | |
| 1769-OF8C | 8 Channel 類比輸出Current | |
| 1769-OF8V | 8 Channel 類比輸出Voltage | |
| 類比混合： | ||
| 型號 | 說明 | |
| 1769-IF4XOF2 | 混合 Module,4 Channel 類比輸入 Current/Voltage 2 Channel 類比輸出Current/Voltag | |
