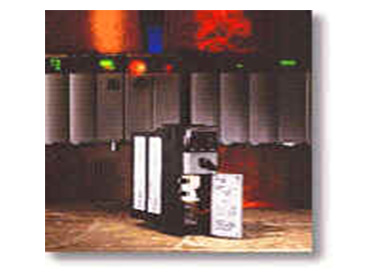

ControlLogix

ControlLogix控制器(PAC) 符合SIL2安全等級

相同的框架硬體,使用GuardLogix主機 符合SIL3安全等級。

前鋒自動化(股)公司

◆ 整合順序控制,定位,速度控制與製程控制高效能的控制系統。

◆ 控制器內建RS232埠,支援DF1/DH485/Modbus/Ascii通訊/網路橋接。

◆ 單一框架上允許安裝多組控制主機:與分享資源。

◆ I/O能力:直接數位IO達250組框架,每框架可16片32點的模組。

◆ 類比模組最多250片, I/O模組可安裝在任何槽位。

◆ Device通訊模組,可連接I/O通訊123/124 Word,(250x123x16 I/O)。

◆ 式掃描0.08mS/K 邏輯指令,ControlNet I/O更新 0.5mS/Chassis通訊模組可任意混合使用DH+/RIO,ControlNet,EtherNet,DeviceNet,DH485,Profibus,HART通訊。

◆ PowerSupply為外掛式, AC110/220或DC24V,支援複聯電源模組。

Documentation
主機 記憶容量 EEPROM
 1756-L55M12 750K
 1756-L55M13 1.5M
 1756-L55M14 3.5M
 1756-L55M16 7.5M
 1756-L55M22 750K 750K
 1756-L55M23 1.5M 1.5M
 1756-L55M24 3.5M 3.5M
 1756-L61 2M Compact Flash
 1756-L62 4M Compact Flash
 1756-L63 8M Compact Flash
 1756-L64 16M Compact Flash
 1756-L60M03SE 8M Compact Flash



1756 系列 I/O

可安裝在任一槽位,可在送電中抽換模組(RIUP),允許運轉中增加I/O模組,模組上提供各點動作狀態與故障顯示並傳送至主機。

數位模組(E)具有優異保護功能: 電子熔絲保護,軟體復歸。

數位模組(D)具有優異診斷功能: 電源,斷線,輸出檢測,脈衝輸出測試,短路過載檢測。

類比模組提供16位元解析度.自動工程單位轉換與警報檢知(Hi/HiHi/Lo/LoLo)。

過高與過低檢查,並支援浮點數模組上時間註記(uS)。

電子保護,防止誤插模組, Class 1, Div.2。

認證 : UL, CE, CSA & FM ,TUV認證SIL2

Documentation
框架型號 槽位 尺寸(含電源模組)(H x W x D)
 1756-A4 4  137 x 263 x 145 mm(5.4 x 10.4 x 5.8 in)
 1756-A7 7  137 x 368 x 145 mm(5.4 x 14.5 x 5.8 in)
 1756-A10 10  137 x 483 x 145 mm(5.4 x 19.0 x 5.8 in)
 1756-A13 13  137 x 588 x 145 mm(5.4 x 23.2 x 5.8 in)
 1756-A17 17  137 x 738 x 145 mm(5.4 x 29.1 x 5.8 in)



1756 I/O 需指定端子型式:

數位輸入模組
型號 說明 工作範圍 端子台
 IA8D  診斷型AC120v 8點輸入  79-132 ac  TBNH, TBSH
 IA16   AC120v 16點輸入  74-132 ac  TBNH, TBSH
 IA16I  隔離型AC120v 16點輸入  79-132 ac  TBCH, TBS6H
 IM16I  隔離型AC220v 16點輸入  159-265 ac  TBCH, TBS6H
 IN16  AC24v 16點輸入  10-30 ac  TBNH, TBSH
 IB16  DC24v source 16點輸入  10-31.2 DC  TBNH, TBSH
 IB16D  DC24v source 診斷型16點輸入  10-30 dc  TBCH, TBS6H
 IB32  DC24v source 32點輸入  10-31.2 DC  TBCH, TBS6H
 IB16i  DC24v source 隔離型16點輸入  10-30 dc  TBCH, TBS6H
 IV16  DC24v sink 16點輸入  10-30 dc  TBNH, TBSH
 IV32  DC24v sink 32點輸入  10-30 dc  TBCH, TBS6
 IC16  DC48v source 16點輸入  30-55 dc  TBNH, TBSH
 IH16I  DC125v sink/source 隔離型16點輸入  90-125  TBCH, TBS6H



數位輸出模組
型號 說明 工作範圍 端子台
 OA8D  診斷型AC120v 8點輸出  74-132 ac  TBNH, TBSH
 OA8E  AC120v 8點輸出 ,電子過載保護  74-132 ac  TBNH, TBSH
 OA16  AC120/220v 8點輸出  74-265 ac  TBNH, TBSH
 OA16  AC120/220v 16點輸出  74-265 ac  TBNH, TBSH
 OA16I  隔離型AC120/220v 16點輸出  74-265 ac  TBCH, TBS6H
 OB8  DC12/24v source 8點輸出  10-30dc  TBNH, TBSH
 OB16E  DC12/24v source 16點輸出,電子過載保護  10-31.2 ac  TBNH, TBSH
 OB16I  DC12/24v source 隔離型16點輸出  10-30 DC  TBCH TBS6H
 OB32  DC24v source 32點輸出  10-28 DC  TBCH, TBS6H
 OV16E  DC12/24v sink 16點輸出,電子過載保護  10-30 dc  TBNH, TBSH
 OB16D  診斷型DC24v source 16點輸出  19.2-30 dc  TBCH TBS6H
 OC8  DC48v source 8點輸出  30-60 dc  TBNH TBSH
 OH8I  DC120v source 隔離型8點輸出  90-146dc  TBCH TBS6H
 OW16I  16點接點輸出   10-265 ac,5-150 dc  TBCH TBS6H



類比模組
型號 說明 工作範圍 端子台
 IF8  8點類比輸入8 single- ended, 4 differential  ±10.25, 0~ 5.125, 0 ~10.25v,0~20.5mA  TBCH TBS6H
 IF6I  16點類比輸入16 single- ended, 8 differential  ±10.25, 0~ 5.125, 0 ~10.25v,0~20.5mA  TBNH, TBSH
 IF16  6RTD輸入  IF8  TBCH TBS6H
 IR6I  AC120/220v 16點輸出  ★ 4-4020歐姆電阻
 ★ 100, 200, 500, 1000歐姆 Pt, alpha=385
 ★ 100, 200, 500, 1000歐姆 Pt, alpha=3916
 ★ 120歐姆 Nickel, alpha=672
 ★ 100, 120, 200, 500歐姆 Nickel,alpha=618
 ★ 10歐姆 Copper
 TBNH, TBSH
 IT6I  6點熱電偶輸入  ★ -12mV thru 78mV
 ★ -12mV thru 30mV Thermocouples supported:
 ★ Type B:250 to 1820°C (482 to 3308°F)
 ★ Type C:0 to 2315°C (23 to 4199°F)
 ★ Type E:-270 to 1000°C (-454 to 1832°F)
 ★ Type J:-210 to 1200°C (-346 to 2192°F)
 ★ Type K:-270 to 1372°C (-454 to 2502°F)
 ★ Type N:-270 to 1300°C (-454 to 2372°F)
 ★ Type R: -50 to 1768°C (-58 to 3214°F)
 ★ Type S: -50 to 1768°C (-58 to 3214°F)
 ★ Type T:-270 to 400°C (-454 to 752°F)
 TBNH TBSH
